明緯開關電源接線方式，該怎么去接線？下面華銘特機電-明緯電源代理商來給大家具體介紹,了解有關明緯開關電源接線方式的細節,希望可以幫助大家。


明緯開關電源接線方式介紹：


明緯開關電源上面你都會有對應的電氣符號標注，不同的符號接到對應的線材上即可，首先華銘特機電小編教大家認識一些常用的符號，所代表的含義。


明緯開關電源接線圖

  L ：接市電火線       N ：接市電零線       接地線標志符號 ：接地線     +V : 接設備的正極     -V ：接設備的負極


舉例：明緯機殼電源LRS系列，它的接線方式為：

    這款機型提供了火線、零線、地線、三組輸出正極和負極，以及可以自己控制電壓輸出的電位器旋鈕。只要用戶把對應的輸入線、輸出線接到對應的端子上即可。
這里要注意：明緯LRS-200這款系列提供三組輸出正極和負極，可以為用戶解決一臺電源可以同時多個負載使用。有些客戶因為一些原因，沒有正確可靠的接地，那么就可能會造成觸摸電源機身表面時，會有感覺到電流產生或者測得很高的電壓，所以說最好按照電源設計規范，來正確安裝操作開關電源。

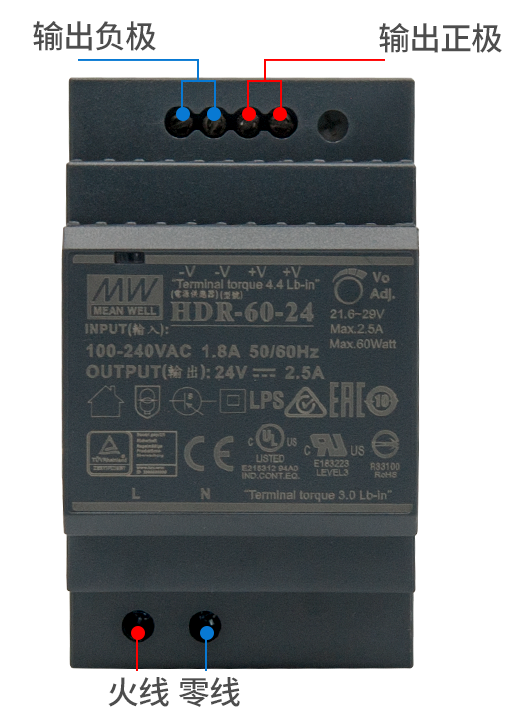

明緯導軌式開關電源接線方式：


不是所有的電源都帶有接地符號，像明緯HDR系列就只有火線、零線、輸出正負極，是沒有地線，所以要視具體開關電源型號，進行正確可靠的接線。
  明緯開關電源接線方式及接線圖


       通過上面介紹的開關電源接線方式是通過端子接線的，也有像模塊電源、裸板電源，是通過焊接在PCB板上的，明緯電源適配器是通過電源插頭，這個是需要選用好自己需要的就行。 一些明緯大功率電源在，在開關電源接線方式上比上面介紹的可能要稍微復雜點，對應的不同型號的規格書上都會有相關介紹。您也可以咨詢購買的供貨商，都可以提供技術支持！
